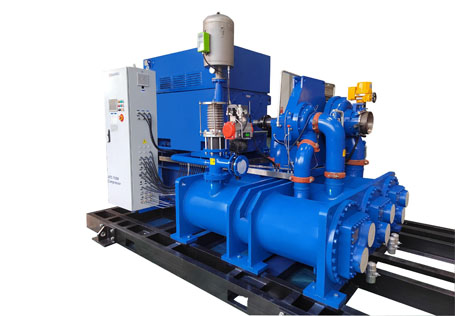

Hanbell ATC系列：
无油离心式空气压缩机
重要参数：
功率段：300～4500 kW
排气量：70～900 m?/min
工作压力：3.5~25 bar
1.表观美观风雅、整机噪音低、沉量轻。
2.自主研发机体，AGMA13级齿轮，确保了齿轮啮合和传动的高效靠得住。
3.进气系统选取高效过滤器，过滤精度达到1um。
4.管壳式冷却器，水走管程，气走壳程；内表表防腐处置，拥有高传热效能和高耐侵蚀性，冷却器芯能够互换，便于洗濯。
5.离心理专用光滑油，确保齿轮光滑；在线可切换过滤器，可不；还似。
6.选取进口进气导叶阀，能够提供更宽的调节领域，响应速度快和节造精度高，开度信号和现实开度误差幼，气流扰动幼，调节不变。
7.高效油雾风机：有效预防光滑油氧化，电动节造、便于检测，处置精度0.3μm。
8.西门子可编程节造器，可实时检测、节造并；せ椴槐淇康米〉脑诵，支持远程DCS，RS485节造。
9.电气节造选取品牌电气元件，配置Z6官网物联网，支持电脑或手机APP，实现对空压机系统远程实时监控，轻松实现运行数据查问,故障预警，汗青信息存储等职能，全面把握空压机系统的运行情况，为您的空压机系统保驾护航。
技术参数表 | |||||||
| 系列 (Size) | 排气压力 (bar) | 电机功率 (kW) | 容积流量 (m3/min) | 表形尺寸 | 机距净量 (kg) | ||
| L(mm) | w(mm) | H(mm) | |||||
| ATC5400 | 3.5-10 | 300-500 | 70-90 | 3355 | 1870 | 2605 | 9500 |
| ATC7200 | 3.5-10 | 450-630 | 100-120 | 3355 | 1870 | 2605 | 11500 |
| ATC10000 | 3.5-12 | 500-1000 | 120-180 | 3800 | 1950 | 2650 | 12500 |
| ATC15000 | 3.5-16 | 800-1400 | 180-250 | 4200 | 2100 | 2650 | 13500 |
| ATC18000 | 3.5-16 | 1120-1600 | 250-300 | 4500 | 2300 | 2750 | 17800 |
| ATC21600 | 3.5-16 | 1250-2000 | 300-360 | 4600 | 2300 | 2750 | 19500 |
| ATC27600 | 3.5-16 | 1400-2500 | 350-460 | 5500 | 2650 | 2860 | 22100 |
| ATC33000 | 3.5-25 | 1800-3150 | 430-550 | 7100 | 3750 | 3280 | 37500 |
| ATC54000 | 3.5-25 | 2000-4500 | 530-900 | 8230 | 3350 | 3380 | 42500 |
1.尺度电压：380V，6kV，10kV三相，50HZ。 2.本公司持有所有规范之设计批改权势，最终规格依机械实体为基准。 | |||||||
